| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Beckhoff 倍福 | 型号：KL3444 |

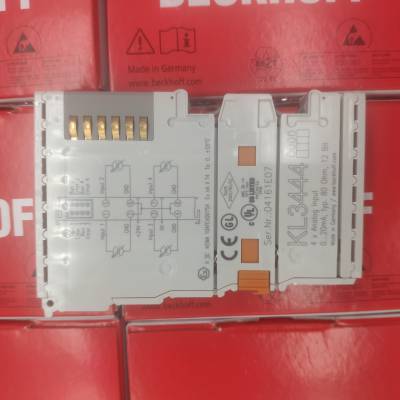

KL3444 模拟输入终端处理 0 到 20 mA 范围内的信号。电流被数字化为 12 位分辨率，并以电气隔离的形式传输到更***别的自动化设备。在 KL3444 中，四个输入是 2 线版本，具有公共接地电位。输入的参考地是内部地。检测到过载。终端状态通过 K 总线传递给控制器。LED 指示与总线耦合器的数据交换以及过载或断线。
| 技术数据 | KL3444 |
|---|---|
| 输入数 | 4个 |
| 电源供应 | 通过 K 总线 |
| 信号电流 | 0…20 毫安 |
| 技术 | 单端 |
| 内阻 | <85 欧姆 |
| 共模电压 U CM | – |
| 转换时间 | ~ 2 毫秒 |
| 解析度 | 12位 |
| 测量误差/不确定性 | <±0.3 %（相对于满量程值） |
| 耐浪涌电压 | 30 伏直流电 |
| 电气隔离 | 500 V（K 总线/信号电压） |
| 电流消耗电源接点 | – |
| 电流消耗 K 总线 | 类型。85毫安 |
| 过程映像中的位宽 | 输入：4 x 16 位数据（4 x 8 位控制/状态可选） |
| 配置 | 没有地址或配置设置 |
| 特殊功能 | – |
| 重量 | 约 55 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 KSxxxx 总线终端 |
| 认证/标记 | CE、UL、ATEX、DNV GL |
| 防爆标记 | II 3 G Ex nA IIC T4 Gc |
| 住房数据 | KL-12-8pin | KS-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm?， st*：0.08…2.5 mm?， f*：0.14…1.5 mm? | s*：0.08…1.5 mm?， st*：0.08…1.5 mm?， f*：0.14…1.5 mm? |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
