| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Beckhoff 倍福 | 型号：KL4434 |

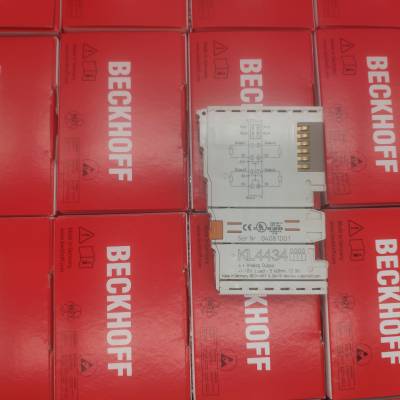

KL4434 模拟输出端子模块可生成 -10 至 +10 V 范围内的信号。电压以 12 位分辨率提供给过程级，并且是电气隔离的。在 KL4434 中，四个输出是 2 线版本。
巴士总站具有公共接地电位。电源触点通过。输出的参考接地是 0 V 电源触点。LED 指示与总线耦合器的数据交换。
| 技术数据 | KL4434 |
|---|---|
| 技术 | 单端 |
| 输出数量 | 4个 |
| 信号电压 | -10…+10伏 |
| 加载 | > 5 kΩ（短路保护） |
| 输出错误 | <±0.1 %（相对于终值） |
| 解析度 | 12位 |
| 转换时间 | ~ 4 毫秒 |
| 电气隔离 | 500 V（K 总线/信号电压） |
| 电流消耗电源接点 | 仅加载 |
| 电流消耗 K 总线 | 类型。20毫安 |
| 过程映像中的位宽 | 输出：4 x 16 位数据（4 x 8 位控制/状态可选） |
| 配置 | 没有地址或配置设置 |
| 重量 | 约 75 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 KSxxxx 总线终端 |
| 认证/标记 | CE、UL、ATEX、DNV GL |
| 防爆标记 | II 3 G Ex nA IIC T4 Gc |
| 住房数据 | KL-12-8pin | KS-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm?， st*：0.08…2.5 mm?， f*：0.14…1.5 mm? | s*：0.08…1.5 mm?， st*：0.08…1.5 mm?， f*：0.14…1.5 mm? |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
