| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Beckhoff倍福 | 型号：KL9570 |

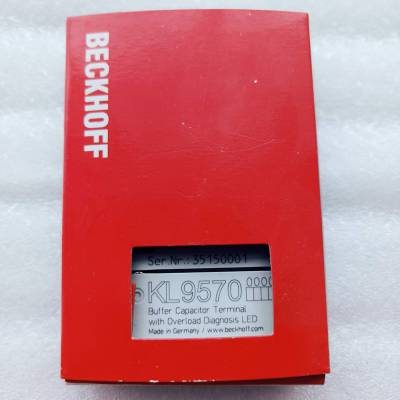

KL9570 总线端子包含用于稳定电源电压的高性能电容器。KL9570 可与 KL2531/KL2541 步进电机终端和 KL2532/KL2552 直流电机终端结合使用。低内阻和高脉冲电流能力可实现与电源单元并联的良好缓冲。返回电流被存储，特别是在驱动应用的情况下，从而防止过压。如果再生能量超过电容器的容量，能量可以通过外部制动电阻耗散。
| 技术数据 | KL9570 |
|---|---|
| 标称电压 | 50伏 |
| 容量 | 500 微法 |
| 纹波电流（） | 10 安 @ 100 赫兹 |
| 内阻 | <20 毫欧 @ 100 赫兹 |
| 浪涌电压保护 | > 56 伏 |
| 推荐制动电阻 | ZB8110 |
| 过电压控制范围 | ±2伏 |
| 制动电阻时钟频率 | 取决于负载的 2 点控制 |
| 电气隔离 | 1500 V（K 总线/场电位） |
| 重量 | 约 65 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 KSxxxx 总线终端 |
| 认证/标志 | CE认证 |
| 住房数据 | KL-12-8pin | KS-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm?， st*：0.08…2.5 mm?， f*：0.14…1.5 mm? | s*：0.08…1.5 mm?， st*：0.08…1.5 mm?， f*：0.14…1.5 mm? |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
常见尺寸的总线端子模块只需稍微进 行修改即可。新的连接器加长了约 3 毫 米。总线端子模块的高度仍保持不 变。 电缆的应变消除片可简化很多应用场合 中的装配工作，防止在拆除连接器时出 现连接线缠结在一起的现象。
