| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Beckhoff倍福 | 型号：KL1212 |

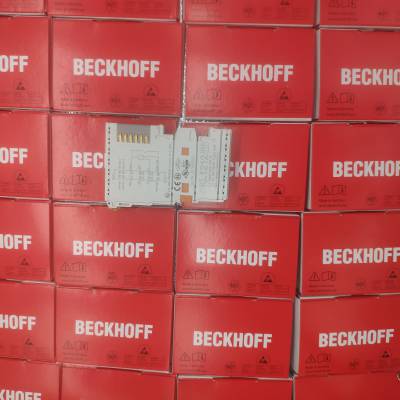

KL1212 数字输入端子模块从过程级获取二进制 24 V DC 控制信号，并以电气隔离的形式将它们传输到更***别的自动化单元。总线端子模块包含两个通道，其信号状态或错误由 LED 指示。KL1212 为传感器生成防短路 24 V DC 电源电压。检测到传感器电源短路或断线，端子状态通过 K 总线中继到控制器。
特殊功能：
输入规范类型 1
由于采用 3 毫秒输入滤波器，不会因机械开关而跳动
防短路传感器电源
可以诊断开路和短路
| 技术数据 | KL1212 |
|---|---|
| 连接技术 | 3线 |
| 规格 | EN 61131-2，类型 1 |
| 输入数 | 2个 |
| 标称电压 | 24 伏直流电 (-15 %/+20 %) |
| “0”信号电压 | -3…+5 伏 |
| “1”信号电压 | 15…30 伏 |
| 输入过滤器 | 典型的 3.0 毫秒 |
| 输入电流 | 类型。5毫安 |
| 传感器电源 | 0.5 A（短路保护） |
| 电流消耗 K 总线 | 类型。8毫安 |
| 电气隔离 | 500 V（K 总线/场电位） |
| 过程映像中的位宽 | 输入/输出：4个输入（2个错误位/2个信号位）；2 个输出（2 个传感器电源） |
| 输入/输出位分配 | 输入：bit 3 bit 2 bit 1 bit 0 输出：bit 1 bit 0 错误。2 错误。1 上 2 上 1 关 2 关 1 |
| 配置 | 没有地址或配置设置 |
| 重量 | 约 55 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 KSxxxx 总线终端 |
| 认证/标记 | CE、UL、ATEX、DNV GL |
| 防爆标记 | II 3 G Ex nA IIC T4 Gc |
| 住房数据 | KL-12-8pin | KS-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm?， st*：0.08…2.5 mm?， f*：0.14…1.5 mm? | s*：0.08…1.5 mm?， st*：0.08…1.5 mm?， f*：0.14…1.5 mm? |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
