| 是否进口：否 | 产地：德国 | 加工定制：否 |

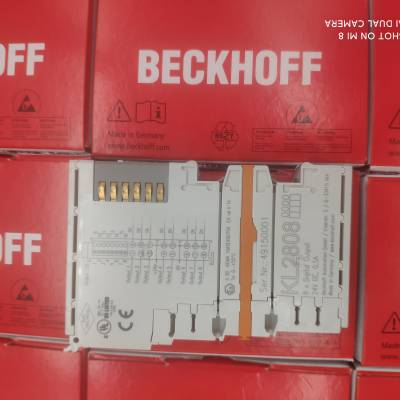

| 品牌：Beckhoff倍福 | 型号：KL2808 |
KL2808 数字输出端子模块将来自自动化设备的二进制控制信号连接到具有电气隔离的过程级执行器。KL2808 具有反极性保护功能，可处理负载电流，输出具有过载和短路保护功能。总线端子模块包含八个通道，包括信号输出和 0 V DC。信号状态由 LED 显示。电源触点环通。
输出通过 KL2808 中的 24 V 电源触点供电。在使用直接插入技术的实心线的情况下，无需工具即可连接导体。
具有更高封装密度的 HD 总线端子模块（高密度）在 12 mm 接线盒的外壳中具有 16 个连接点。
| 技术数据 | KL2808 |
|---|---|
| 连接技术 | 2线 |
| 输出数量 | 8个 |
| 标称电压 | 24 伏直流电 (-15 %/+20 %) |
| 负载类型 | 欧姆、感性、灯负载 |
| 限度。输出电流 | 每通道 0.5 A（短路保护） |
| 短路电流 | <2 安 |
| 破能 | <150 兆焦耳/通道 |
| 反向电压保护 | 是的 |
| 电气隔离 | 500 V（K 总线/场电位） |
| 电流消耗电源接点 | 典型值 15 毫安 + 负载 |
| 电流消耗 K 总线 | 类型。20毫安 |
| 过程映像中的位宽 | 8 个输出 |
| 配置 | 没有地址或配置设置 |
| 重量 | 约 65 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/可变（参见文档） |
| 认证/标志 | CE、UL、ATEX、DNV GL |
| 防爆标志 | II 3 G Ex nA IIC T4 Gc |
| 住房数据 | 高清外壳 |
|---|---|
| 设计形式 | 带信号 LED 的 HD（高密度）外壳 |
| 材料 | 聚碳酸酯 |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 |
| 通过并排安装 | 双槽键连接 |
| 打标 | – |
| 接线 | 实心导体 (e)：直接插入技术；细绞线 (f) 和套圈 (a)：用螺丝刀进行弹簧驱动 |
| 连接截面 | s*：0.08…1.5 mm?， st*：0.25…1.5 mm?， f*：0.14…0.75 mm? |
| 剥线长度 | 8…9 毫米 |
工厂内的这一部分使用了很多 ELX 系列 EtherCAT 防爆端子模块，可以覆盖各种过程数据。整个控制系统通过 EtherCAT 和分布在多个控制柜中的各种 I/O 端子模块和防护等级为 IP67 的 EtherCAT 端子盒进行联网。Engelhard 公司总共安装了约 460 个 EtherCAT 从站端子模块，包括多个用于集成 RFID 读写头的 IO-Link 主站端子模块。
