| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Beckhoff倍福 | 型号：KL2212 |

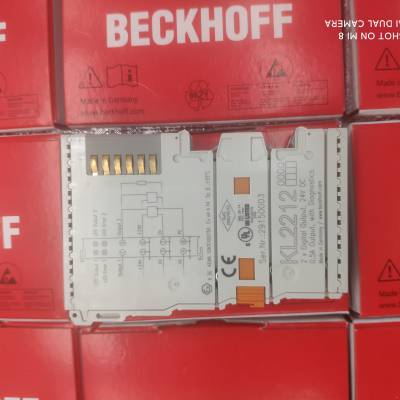

KL2212 数字输出端子模块将来自自动化单元的二进制控制信号连接到具有电气隔离的过程级执行器。KL2212 版本的负载电流输出具有过载和短路保护。检测到短路或开路时，端子状态会通过 K 总线中继到控制器。每个总线端子模块都包含两个通道，通过发光二极管指示其信号状态和错误。
| 技术数据 | KL2212 |
|---|---|
| 连接技术 | 4线 |
| 输出数量 | 2个 |
| 标称电压 | 24 伏直流电 (-15 %/+20 %) |
| 负载类型 | 欧姆、感性、灯负载 |
| 限度。输出电流 | 每通道 0.5 A（短路保护） |
| 短路电流 | <2 安 |
| 破能 | <150 兆焦耳/通道 |
| 反向电压保护 | – |
| 电气隔离 | 500 V（K 总线/场电位） |
| 电流消耗电源接点 | 典型值 15 毫安 + 负载 |
| 电流消耗 K 总线 | 类型。15毫安 |
| 过程映像中的位宽 | 4 个输入/4 个输出（2 个输出无意义） |
| 诊断位的含义（每通道 2 位） | 00 – 无错误 10 – 对 GND 短路 01 – 对 VCC 短路 11 – 欠压 |
| 配置 | 没有地址或配置设置 |
| 重量 | 约 60 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 KSxxxx 总线终端 |
| 认证/标记 | CE、UL、ATEX |
| 防爆标志 | II 3 G Ex nA IIC T4 Gc |
| 住房数据 | KL-12-8pin | KS-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm?， st*：0.08…2.5 mm?， f*：0.14…1.5 mm? | s*：0.08…1.5 mm?， st*：0.08…1.5 mm?， f*：0.14…1.5 mm? |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
